Цилиндрический калориметр на основе CsI

Цилиндрический калориметр детектора КМД-2 [7,8] расположен за сверхпроводящей обмоткой. Калориметр состоит из кристаллов йодистого цезия. Размер кристаллов $6\times6\times15$ см³.

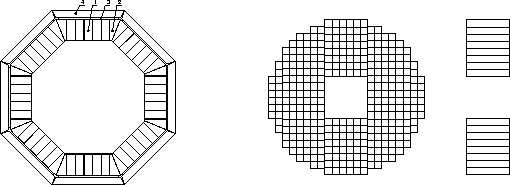

**Figure 5:** Слева: Калориметр на основе CsI в поперечном сечении. 1 -- кристалл стандартной формы, 2 -- кристалл усеченной формы, 3 -- стальная полоса, 4 -- алюминиевая плита. Справа: Один из торцов BGO калориметра в поперечном и продольном сечении.
$\begin{figure} \begin{center} \vspace{-1cm} \begin{tabular}[t]{lr} \mbox{ \... ...s,width=0.5\textwidth} } \end{tabular} \vspace{-1.5cm} \end{center}\end{figure}$

Калориметр состоит из восьми октантов. Каждый октант содержит семь модулей (линеек), закрепленных на дюралевой плите (описана как алюминиевая). В октант входит 5 стандартных линеек и 2 линейки из кристаллов специальной, усеченной формы для обеспечения сопряжения октантов без зазоров. Линейка содержит 16 счетчиков CsI, закрепленных на стальной полосе. На Рис.5 показано поперечное сечение цилиндрического калориметра в том виде, как он описан в GEANT ¹. Внутренний радиус калориметра -- 39.8 см, длина линейки 98 см. Толщина алюминиевой плиты 5.5 см, стальной полосы -- 1 см.

Полное число счетчиков составляет 892 (место четырех кристаллов занято трубой криостата).

Элементом записи срабатывания для калориметра, очевидно, является кристалл CsI. Запись образуется для каждого "трека", попавшего в вещество CsI. При этом под "треком" понимается частица, независимо от ее заряда, имеющая в терминологии GEANT статус "первичной", вместе с образованным ею каскадом вторичных частиц. В записи сохраняются координаты точки первого взаимодействия в кристалле данного трека, время пролета до первого взаимодействия, физический номер кристалла, а также суммарное энерговыделение в этом кристалле от всех частиц трека.
